Descrierea produselor

Caracteristicile generale aleHDPE neted geomembranăinclud proprietăți fizice, proprietăți mecanice, proprietăți chimice, proprietăți termice și durabilitate.Geomembranăîn aplicațiile de inginerie, acordați mai multă atenție performanței sale impermeabile, rezistenței la deformare și durabilității. Un număr mare de practici inginerești au dovedit că geomembranele au o bună impermeabilitate. Au o bună capacitate elastică de încordare, poate rezista la diferite condiții de construcție și stres de lucru; Are o rezistență bună la îmbătrânire, în subacvatic, durabilitatea geomembranei HDPE Smooth este deosebit de remarcabilă.

HDPE Smooth Geomembrane 3

Analiza proprietăților geomembranei netede HDPE

hdpe smooth geomembrane

Proprietatea fizică

Î: Densitate

R: densitatea geomembranei HDPE este de 0,941-0,960.

Î: Grosimea

R: Grosimea geomembranei BPM Geosynthetics este de 0,2 mm până la 3,0 mm.

Proprietate mecanică

Î: Rezistența la tracțiune

R: În comparație cu alte materiale, geomembrana HDPE are o rezistență mai mare la tracțiune și o alungire mai lungă. Laboratorul BPM efectuează experimentul conform ASTM GRI GM13. în principal prin întindere a benzii largi și metoda de spargere axisimmetrică.

Î: Rezistența la tracțiune a cusăturii de sudură

R: Rezistența sudurii este în general mai mică decât rezistența la tracțiune a geomembranei în sine. Rezistența sudurii este, de asemenea, legată de diferite metode de sudare, iar rezistența de sudare cu pană la cald este cea mai mare, care este aproape de rezistența metalului de bază geomembrae. Deci, atunci când sudează, clienții aleg, în general, să folosească aparatul de sudură pentru sudarea cu pană la cald cu dublă sudură.

Î: Rezistența la rupere

R: Rezistența la rupere este rezistența la ruperegeomembrana.

Î: Rezistența la perforare

R: Rezistența la perforare a geomembranei poate fi îmbunătățită prin așezarea geotextilului deasupra și dedesubtul geomembranei.

Î: Coeficient de frecare

R: Coeficientul de frecare al diferitelor tipuri de geomembrane este foarte diferit. Coeficientul de frecare algeomembrane netedeiar solul este cel mai mic. Dacă doriți să îmbunătățiți coeficientul de frecare al geomembranelor și altor geomembrane și stabilitatea sistemului impermeabil compozit, puteți utilizastare brută/texturatgeomembranesau geomembrane compozite.

Produse Timp de service

Durabilitatea geomembranelor

Problema îmbătrânirii geomembranei este legată în principal de două aspecte, primul este tipul și caracteristicile polimerului, iar al doilea este condițiile de lucru ale geomembranei și mediul înconjurător.

Cercetările actuale arată că geomemofilmul HDPE nu este ușor de îmbătrânit și, ca și filmul din PVC, este ușor de îmbătrânit.

HDPE Smooth Geomembrane 4

HDPE Smooth Geomembrane 6

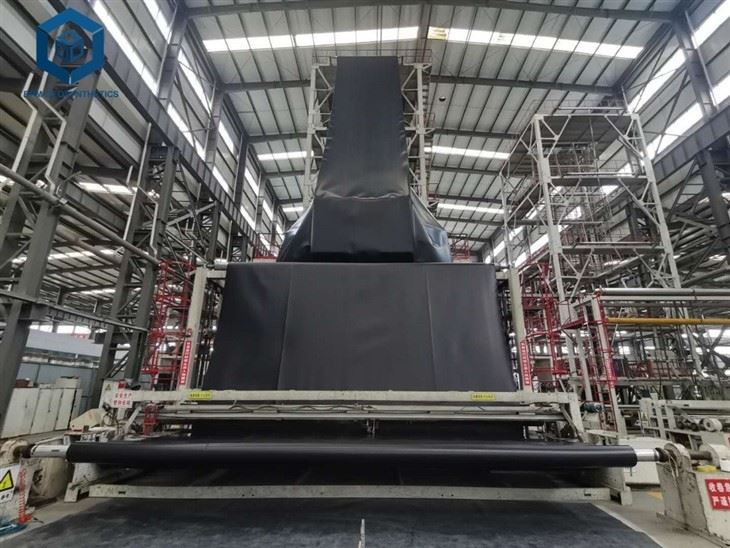

BPM Factory Introducere

BPM, echipat cu instalații de testare a geomembranei la standarde înalte aprobate de inspecția chimică națională din China. Fiecare lot de role de geomembrană va fi trecut prin testarea fizică de către personalul nostru de laborator.pentru a vă asigura că nu permiteți fabricarea de produse defecte.

HDPE Smooth Geomembrane

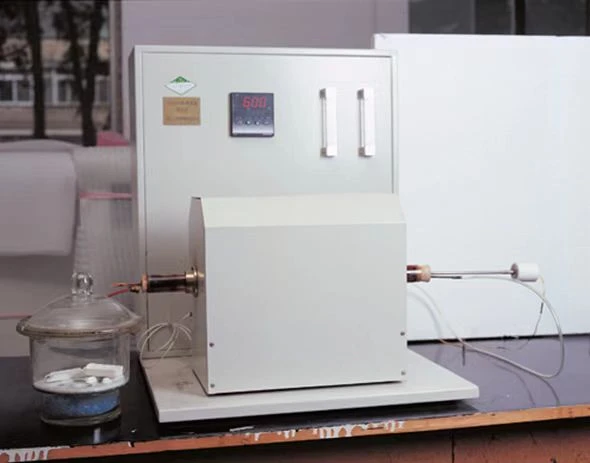

hdpe geomembrane pond liner testing

HDPE Geomembrane Testing 2

Contactați echipa de service BPM

telefon: +86-15064178771

plic:bpmgeolining@gmail.com

adresa: Mingtang Road No.59, Taishan Technology and Culture Industrial Park, Taishan District, Shandong, China.27100

whatsapp:+86-15064178771

HDPE Geomembrane direct factory

Proprietăți		Metoda de testare	Valoarea de testare
			0,5 mm	0,75 mm	1,00 mm		1,25 mm	1,50 mm	2,00 mm	2,50 mm	3,00 mm
Abaterea maximă a grosimii			-15%	-15%	-15%		-15%	-15%	-15%	-15%	-15%
Densitate (min. av.)		D 1505/D792	0,940 g/cc	0,940 g/cc	0,940 g/cc	0,940 g/cc		0,940 g/cc	0,940 g/cc	0,940 g/cc	0,940 g/cc
De tracţiune Proprietăți (min.ave)	Rezistenta la curgere Forța de rupere	D6693	8N/mm	11 N/mm	15 N/mm		18 N/mm	22 N/mm	29 N/mm	37 N/mm	44 N/mm
			14N/mm	20N/mm	27 N/mm		33 N/mm	40 N/mm	53N/mm	67 N/mm	80 N/mm
Alungirea randamentului			12%	12%	12%		12%	12%	12%	12%	12%
Rupere alungirea			700%	700%	700%		700%	700%	700%	700%	700%
Rezistență la rupere (min. medie)		D 1004	63 N	93 N	125 N		156 N	187 N	249 N	311 N	374 N
Rezistența la perforare (min. medie)		D 4833	160N	240N	320 N		400 N	480 N	640 N	800 N	960 N
Conținut de negru de fum (gamă)		D 4218	2.0-3.0 %	2.0-3.0 %	2.0-3.0 %		2.0-3.0 %	2.0-3.0 %	2.0-3.0 %	2.0-3.0 %	2.0-3.0 %
Timp de inducție oxidativă (OIT) (mediu min.) OIT standard		D 3895	100 min.	100 min.	100 min.		100 min.	100 min.	100 min.	100 min.	100 min.
Învechire la cuptor la 85 de grade OIT standard (medie min.) - % reținut după 90 de zile		D 5721 D 3895	55%	55%	55%		55%	55%	55%	55%	55%
Rezistență UV OIT de înaltă presiune (min. medie) - % reținut după 1600 ore		D 3895 D 5885	50%	50%	50%		50%	50%	50%	50%	50%
